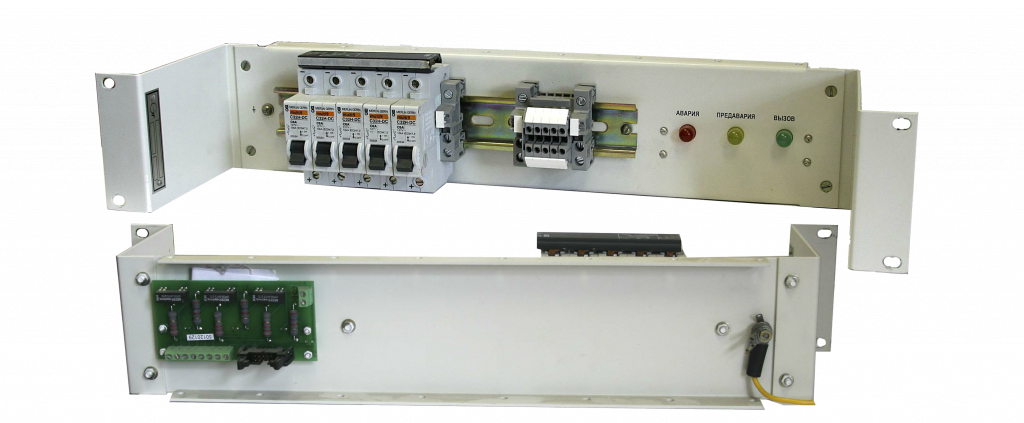

Устройство ввода питания и сигнализации (УВПС)

Сертификаты

Предназначено:

  • - для ввода электропитания от питающих установок узлов связи и доведения его до оборудования, размещаемого в стативе;
  • - для обеспечения оборудования, установленного в стативе, общестоечной сигнализации.

Устройства ввода питания и сигнализации сертификации не подлежит

Каждый ввод питания обеспечивается с помощью клеммы UK 2,5 N и автомата защиты по постоянному току С32Н – DCI P, которые размещаются на DIN - рельсе. Длина рельса 250 мм, что позволяет разместить до десяти вводов питания. Клеммы предназначены для подключения «плюса» электропитания (сечение провода от 0,2 до 2,5 мм2), автоматы защиты предназначены для подключения «минуса» электропитания. Количество вводов питания - от 1 до 10 (1-10 авт/3, 6 или 16 А) определяется договором на поставку

УВПС имеет следующие модификации:

Краткое наименованиеШифрОбозначениеКомментарий
Устройство ввода питания и сигнализации УВПС-24/М
(1-10 авт/3, 6 или 16 А)		 ТАИЦ.301412.001 С общестоечной сигнализацией;
электропитание: минус 24 В±20%;
конструктив метрический «М»
Устройство ввода питания и сигнализации УВПС-48/60/М
(1-10 авт/3, 6 или 16 А)		 ТАИЦ.301412.001-01 С общестоечной сигнализацией;
электропитание: минус 48 В±20% или минус 60 В±20%;
конструктив метрический «М»
Устройство ввода питания УВП/М
(1-10авт/3, 6 или 16 А)		 ТАИЦ.301412.001-02 Без общестоечной сигнализации;
электропитание: минус 24 В±20%, минус 48 В±20% или минус 60В±20%;
конструктив метрический «М»
Устройство ввода питания и сигнализации УВПС-24/D
(1-10 авт/3, 6 или 16 А)		 ТАИЦ.301412.001-03 С общестоечной сигнализацией;
электропитание; минус 24 В±20%,
конструктив дюймовый «D»
Устройство ввода питания и сигнализации УВПС-48/60/D
(1-10 авт/3, 6 или 16 А)		 ТАИЦ.301412.001-04 С общестоечной сигнализацией;
электропитание: минус 48 В±20% или минус 60 В±20%,
конструктив дюймовый «D»
Устройство ввода питания УВП/D
(1-10 авт/3, 6 или 16 А)		 ТАИЦ.301412.001-05 Без общестоечной сигнализации;
электропитание: минус 24 В±20%, минус 48 В±20% или минус 60 В±20%;
конструктив дюймовый «D»

Условия эксплуатации:

Наименование параметраЗначение параметра
Диапазон рабочих температур от +5 до +40°С
Относительная влажность воздуха до 90% при Т=30°С
Режим работы круглосуточный

Основные технические данные

Наименование параметраЗначение параметра
Габаритные размеры (ширина x высота x глубина), мм
  • УВПС с индексом «М»
  • УВПС с индексом «D»
  • УВП с индексом «М»
  • УВП с индексом «D»
533x88x145 мм
483x88x145 мм
533x88x120 мм
483x88x120 мм
Количество независимых вводов питания, шт.
(определяется договором на поставку)		 от 1 до 10
Номинал автомата защиты, А
(определяется договором на поставку)		 3, 6 или 16
Выходные цепи клемм "А", "П", "В" и "З" "сухие" контакты

При подключении к одному УВПС нескольких единиц оборудования используются кабели «СТАТИВ-С» и «СТАТИВ».

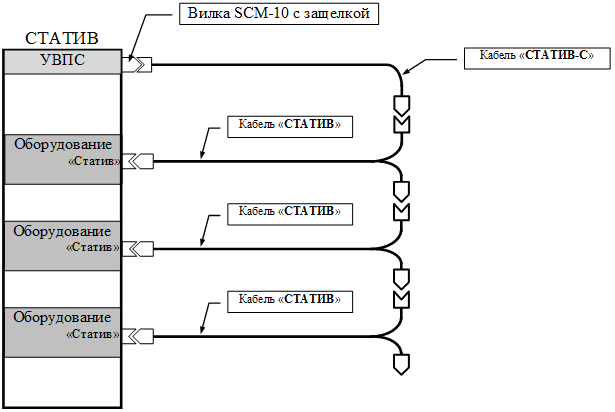

Схема подключения УВПС к сигнализации оборудования, размещенного в стативе

Примечание: Кабель «Статив-С» ТАИЦ.685622.008 входит в комплект УВПС. Кабели «Статив» ТАИЦ.685622.009 при необходимости заказываются дополнительно.

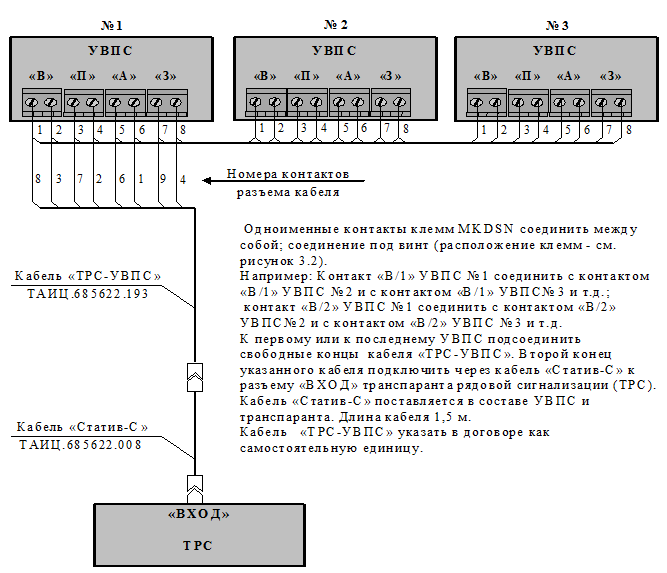

Схема подключения нескольких УВПС к транспаранту рядовой сигнализации ТРС

Примечание: Кабель «Статив-С» ТАИЦ.685622.008 входит в комплекты УВПС и ТРС. Кабели «Статив» ТАИЦ.685622.009 и «ТРС-УВПС» ТАИЦ.685621.193 при необходимости заказываются дополнительно.
