Оптический кабель связи ПОК-АС

Документация
    Оптический кабель связи ПОК-АС, армированный соединителями и вспомогательные изделия

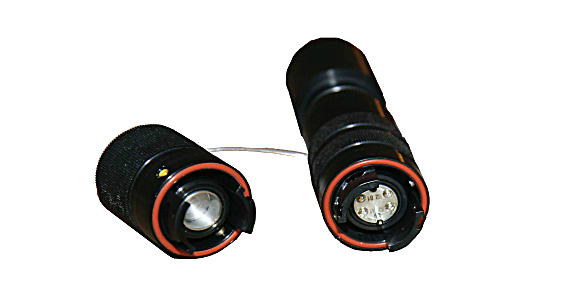

    ПОК-АС – одномодовый оптический кабель связи повышенной стойкости к внешним воздействиям, армированный соединителями оптическими бесконтактного типа (полумуфтами оптическими соединительными), предназначен для оперативного развертывания волоконно-оптических линий в составе мобильных систем связи различного назначения.

    Вспомогательные изделия:

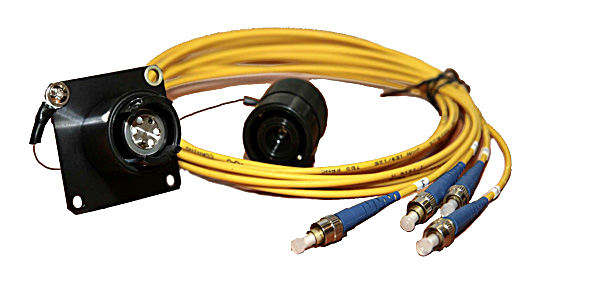

    ПОА – полумуфта оптическая аппаратная, с одноволоконными, одномодовыми пигтейлами, длиной от 0,5 до 10 м, для подключения ПОК-АС и аппаратуры.

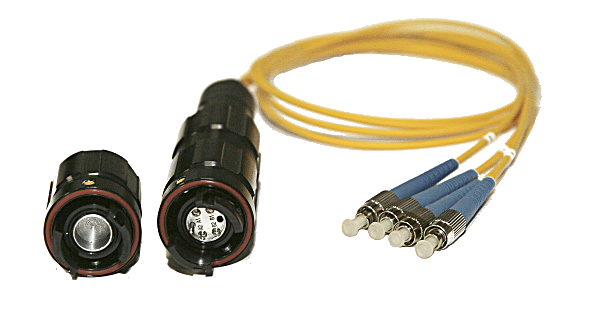

    ООК – оконечный оптический кабель, с одноволоконными, одномодовыми оптическими пигтейлами, длиной от 0,5 до 10 м, для подключения аппаратуры и контрольно-измерительных приборов.

    КШО 1-2/3-4 (1-2) – колодка шлейфа оптического - для организации шлейфа волокон в оптическом кабеле.

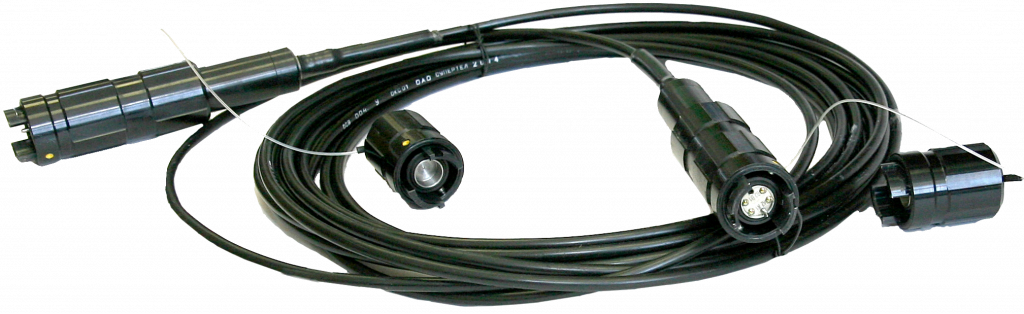

    КОВК – короткомерная оптическая вставка кабельная длиной 10 м - для подключения строительных длин кабелей, проложенных вместо поврежденных.

    Перечень оптической кабельной продукции по ТАИЦ.465133.001 ТУ
    Наименование изделияОбозначение
    Оптический кабель ПОК-АС ТАИЦ.468551.007
    Полумуфта оптическая аппаратная ПОА ТАИЦ.468551.008
    Оконечный оптический кабель ООК ТАИЦ.468551.009
    Колодка шлейфа оптического КШО 1-2/3-4 (1-2) ТАИЦ.468551.010
    Короткомерная оптическая вставка кабельная КОВК ТАИЦ.468551.011
    Информация для заказа оптической кабельной продукции

    Структура условного обозначения ПОК-АС:

    ПОК - АС - Х1 - Х2 Х3 - Х4 - Х5,

      где:
    • - Х1 – тип броневого покрова: С - стальные проволоки, Д- диэлектрические стеклопластиковые прутки, например, «С»;
    • - Х2 – количество оптических контактов: 4;
    • - Х3 – тип волокна: О– одномодовое;
    • - Х4 – строительная длина кабеля: (50; 100; 200; 250; 300; 500; 800, 1000 или 2000 м), например, 500 метров - «0500». Иные величины строительных длин кабеля ПОК-АС могут быть оговорены в договоре с Заказчиком
    • - Х5 – тип барабана: (А или Б); например, барабан типа «Б».

    Пример заказа: ПОК-АС-С-4О-0500-Б

    Примечание: Строительные длины менее 100 м, по желанию заказчика, могут поставляться в бухтах (без барабана).



    Структура условного обозначения ПОА: ПОА - Х1 Х2 - Х3 / Х4 - Х5:

    • - Х1 – количество оптических контактов: 4;
    • - Х2 – тип волокна: О– одномодовое;
    • - Х3 – тип коннектора: (LC, FC, SC...) например, «LC»;
    • - Х4 – вид полировки коннектора: (UPC, SPC, PC, APC), например, «UPC»;
    • - Х5 – длина кабелей (0,5 - 10 м), например, «1,5».

    Пример заказа: ПОА-4О-LC/UPC-1,5



    Структура условного обозначения ООК аналогична структуре ПОА.

    Пример заказа: ООК-4О-LC/UPC-1,5

    Основные характеристики ПОК-АС
    Основные параметрыЗначение параметров
    ПОК-АС-СПОК-АС-Д
    Количество оптических контактов, шт. 4
    Строительная длина, м 50; 100; 200; 250; 300; 500; 800; 1000; 2000
    Диаметр кабеля, не более, мм 6,0

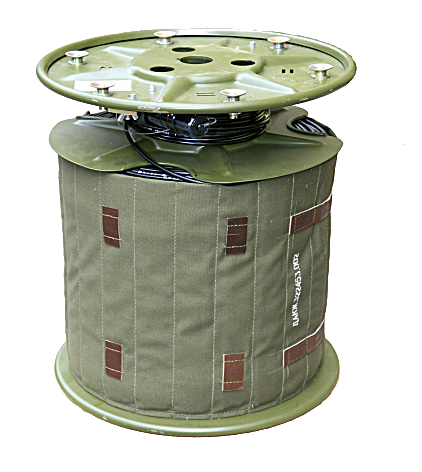

    Кабельный барабан типа «Б». Вес, кг/диаметр, м/высота, м 10/0,4/0,47
    Строительная длина на барабане типа «Б», м 100; 200; 250; 300; 500; 800

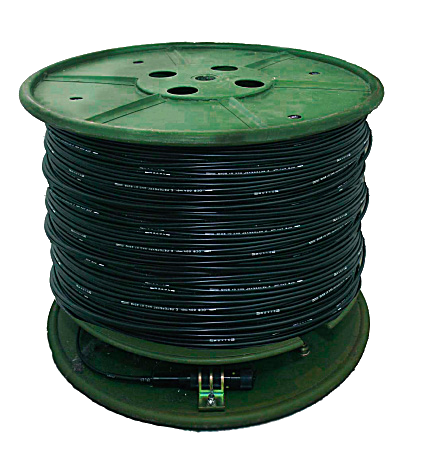

    Кабельный барабан типа «А». Вес, кг/диаметр, м/высота, м 21/0,6/0,49
    Строительная длина на барабане типа «А», м 1000; 2000
    Километрическое затухание волокна на длинах волн 1,55/1,31 мкм, не более, дБ/км 0,22/0,36
    Оптические потери сигнала на стыке строительных длин двух кабелей, не более, дБ 1,5
    Стойкость к раздавливающим нагрузкам, не менее, кН 0,5
    Стойкость к статическим растягивающим нагрузкам, в том числе в месте заделки кабеля в полумуфту, не менее, кН 2,5 1,5
    Воздействие гидростатического давления, не менее, атм 1,0
    Броневой покров кабеля Стальные проволоки (С) Стеклопластиковые прутки (Д)
    Масса 1 км кабеля, не более, кг 50 37

    Примечание: кабель строительной длины 50м поставляется в бухте.
