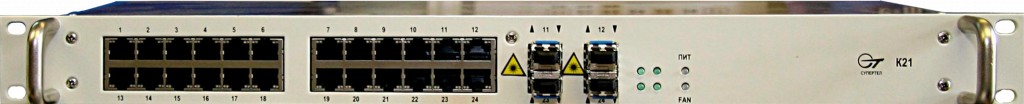

Оборудование коммутации пакетов информации K21

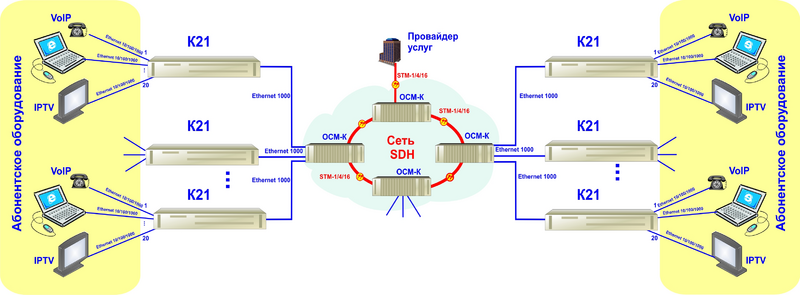

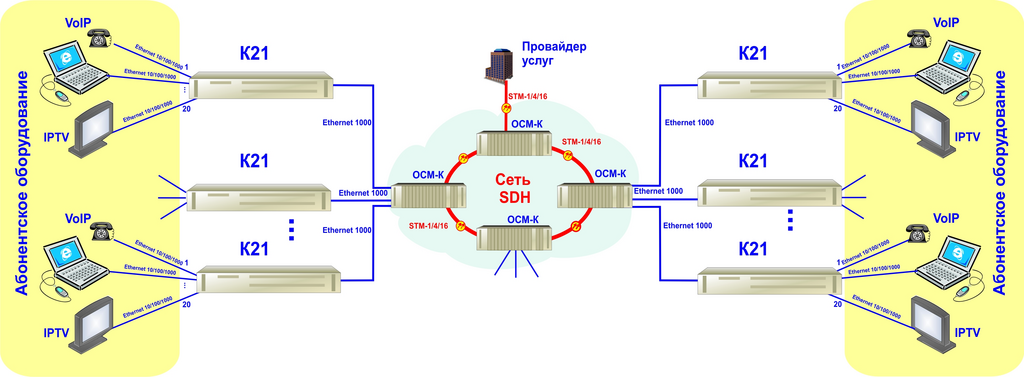

Оборудование коммутации пакетов информации К21 – высокопроизводительные управляемые коммутаторы уровня L2+. Являются оптимальным решением для провайдеров и операторов связи при построении широкополосных сетей услуг Triple Play (высокоскоростной Интернет, IPTV, VoIP – телефония).

Отличительные функции:
  • наличие гигабитных оптических портов: 4 для К21
  • возможность управления полосой пропускания;
  • расширенная фильтрация трафика (включая уровни L3/L4);
  • поддержка обеспечения качества обслуживания (QoS).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
  • Гибкость и производительность сети.Для обеспечения гибкости и отказоустойчивости сети К21 поддерживает протоколы остовного дерева (IEEE 802.1d, 802.1w, 802.1s), позволяющие организовать резервные маршруты для передачи трафика. Расширенная поддержка VLAN, включая протоколы GARP/GVRP. Возможно создание агрегированных каналов (IEEE 802.3ad) с общей полосой пропускания. Реализовано управление передачей многоадресных пакетов (IGMP snooping). Поддерживается передача jumbo frame (до 9600 байт).
  • Качество обслуживания.Необходимое качество обслуживания (QoS) обеспечивается поддержкой четырех очередей приоритетов и классификацией пакетов, позволяя управлять трафиком таких приложений, как VoIP и потоковое мультимедиа.
  • Безопасность.Поддерживаются базовые функции безопасности, включая списки управления доступом (ACL), инспекцию пакетов L2/L3/L4, управление доступом (IEEE 802.1х) на основе портов / МАС-адресов, аутентификациюRADIUS/TACACS+.
  • Мониторинг трафика, управление полосой пропускания. Зеркалирование портовдля упрощения диагностики сети. Управление полосой пропускания на каждом порту дает возможность администраторам сети гибко управлять каналами связи, сглаживать влияние эффекта широковещательного шторма.
  • Управление.Режим интерфейса командной строки (CLI). Сетевое управление по Telnet (шифрование SSH/SSL) или локальное по консольному порту. Обеспечивается ведение статистики по четырем группам: Ethernet, история, аварии, события. Два образа рабочего ПО, с возможностью «отката» при возникновении неполадок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Количество портов 20 портов 10/100/1000 Base-T;
4 порта 1000Base-X (SFP), комбинированных с 10/100/1000 Base-T.
Функции IEEE 802.3 10BASE-T/ 802.3u 100BASE-TX/ 802.3ab 1000BASE-T/ 802.3z 1000BASE-ZX/LX;
ANSI/IEEE 802.3 NWay автосогласование;
IEEE 802.3x управление потоком;
автоматическое определение полярности MDI/MDIX;
jumbo frame до 9600 байт;
зеркалирование портов.
VLAN маркировка: IEEE 802.1q, IEEE 802.1d;
VLAN на базе портов;
GARP/GVRP;
максимальное количество VLAN на устройство: 256;
вложенные VLAN (QinQ);
video multicast streams между разными VLAN;
выделенный интерфейс (private VLAN edge);
гостевые VLAN.
Протокол остовного дерева IEEE 802.1d, 802.1w, 802.1s (до 16 деревьев);
фильтрация BPDU для каждого порта.
Групповая рассылка IGMP v.1/v.2 Snooping (до 256 статических групп);
возможность определения VLAN для групповой рассылки;
режим работы: передача, фильтрация.
Агрегирование портов IEEE 802.3ad до 8 в группе, до 8 групп
Классификация трафика на основе тэга VLAN;
Diffserv (DSCP).
Очереди приоритетов IEEE 802.1p 4 очереди двух типов: строгая (SP) и взвешенная (WRR)
Управление штормом пакетов и полосой пропускания по типу фреймов (broadcast, multicast, unknown unicast);
ограничение пропускной способности на входе и выходе для каждого порта индивидуально.
Списки управления доступом (ACL) номера порта;
MAC-адреса;
IP -адреса;
номера порта TCP/UDP.
Управление доступом функция Port Security;
управление доступом 802.1x на базе портов/MAC-адресов;
аутентификация RADIUS/TACACS+;
шифрование SSH v.1, v.2, SSL.
Управление коммутатором сетевое управление через интерфейс Ethernet (Telnet до 5 сессий);
локальное управление через DB-9 RS-232;
интерфейс командной строки(CLI);
IP-адрес (DHCP, BootP, статический (до 4-х);
поддержка двух копий рабочего ПО;
поддержка удаленного обновления рабочего ПО по протоколу TFTP.

Электропитание:

  • Напряжение источника питания для К21 ТАИЦ.465112.104:от 36В до 72В;
  • Напряжение источника питания для К21 ТАИЦ.465112.104-01:220В/50Гц;
  • Потребляемая мощность К21: не более 40Вт;

Габаритные размеры: 483х290х44 мм (корпус 19”,1U).

Масса К21: не более 4 кг.
