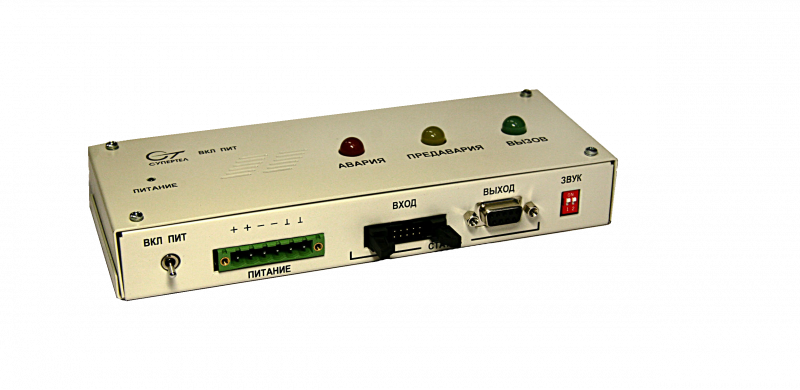

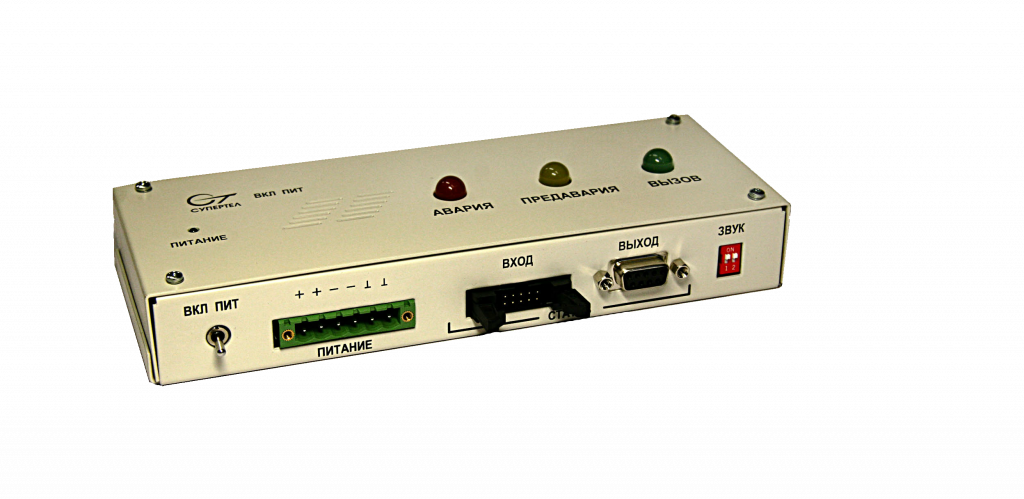

ТРС ТАИЦ.468211.004 предназначен для сигнализации аварийного и предаварийного состояний оборудования систем передачи информации. Транспарант применяется на объектах с большим количеством оборудования связи. Режим работы - круглосуточный.
Электропитание обеспечивается от источника постоянного тока с напряжением в пределах от 18 до 72 В с заземленным положительным полюсом.
Мощность потребления не более 4 Вт.
Габаритные размеры корпуса: 200 x 70 x 30 мм.
Масса, не более 0,2 кг.

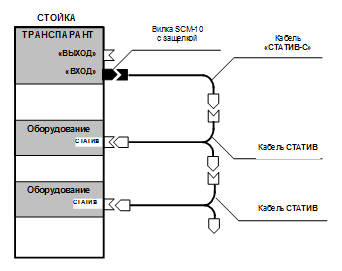

При подключении к одному транспаранту нескольких единиц оборудования используются кабели «СТАТИВ-С» и «СТАТИВ»:
-
Примечание: Кабель «Статив-С» ТАИЦ.685622.008 входит в комплект ТРС. Кабели «Статив» ТАИЦ.685622.009 при необходимости заказываются дополнительно.

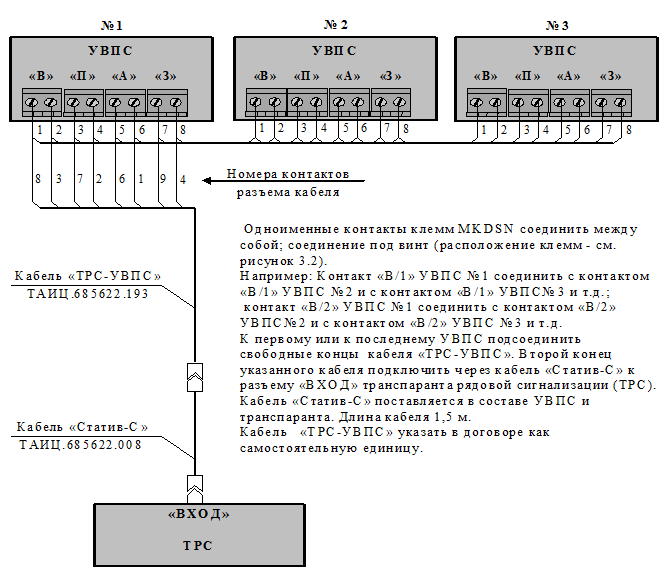

Схема подключения нескольких УВПС к транспаранту рядовой сигнализации ТРС
-
Схема2
Примечание: Кабель «Статив-С» ТАИЦ.685622.008 входит в комплекты УВПС и ТРС. Кабели «Статив» ТАИЦ.685622.009 и «ТРС-УВПС» ТАИЦ.685621.193 при необходимости заказываются дополнительно.
